自動循環鏈碼校驗裝置

      動態循環鏈碼校驗裝置是安裝在電子皮帶秤的正上方，對電子皮帶秤進行動態校驗的設備，因其占用空間小、費用低、校準精度高而被廣泛應用在電力、冶金、碼頭、建材、煤礦等行業。

循環鏈碼裝置操作簡單，自動化程度高，既可自動運行又可手動運行。檢測數據可直接進入儀表和計算機，不需中間環節，直接得出校驗數據，與皮帶秤聯網自動修改皮帶秤參數，極為方便。本設計在循環校驗鏈碼中處于領先水平，真正實現了整個系統的自動校驗。

自動循環鏈碼

工作原理：

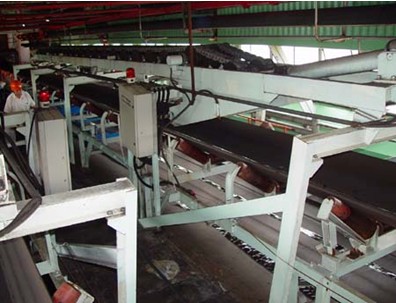

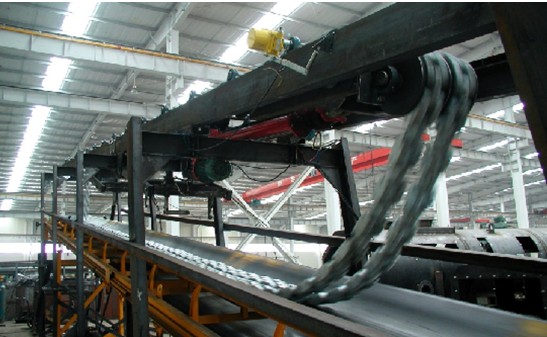

      動態循環鏈碼校驗裝置安裝在電子皮帶秤現場附近，位于電子皮帶秤秤體處的輸送機上方。使用過程中，鏈碼圈通過電動推桿的運動搭壓在皮帶上，鏈碼圈隨皮帶平穩運轉。當鏈碼圈轉動一圈時，作用在皮帶秤上的重量就是鏈碼圈的標準重量，當鏈碼圈不停轉動N圈時，儀表通過測速傳感器的信號傳遞得出作用在皮帶秤上的重量為：圈數X標準重量。皮帶秤儀表顯示值應以本儀表示值為準進行調整，從而實現皮帶秤的動態模擬負載試驗。

設備組成:

主要由循環輸送機，標準鏈碼，校驗顯示儀表，升降系統，測速傳感器，電控系統等組成。

系統特點：

◆ 鏈碼隨皮帶同步運行，可近似模擬物料的輸送特點，與實際運行狀況的相似性,使得校驗更直觀可靠；

◆ 動態鏈碼的收放或升降均由電控系統自動操作，根據用戶需要，可設遠方輸出接點，供程控室遠程校驗；

◆ 校驗過程中,校驗儀表可顯示標定值，并可將數據遠傳至集控室,以方便用戶核校當前電子皮帶秤計量的精度；

◆ 校驗過程方便快捷，自動化程度高，省時省力，準確可靠；

主要技術參數：

鏈碼單位重量(kg/m)：5、10、15、20、30、40、50、65、80、100、120、140、160、180、200

鏈碼精度：M11級

系統精度：±0.1%

校驗皮帶秤容量：1-10000t/h

適用輸送帶寬度：500-2200mm

總功率：4Kw

儀表輸出接口（可選）：RS232/485，4-20mA
